1.本機采用垂直滑道式上下進退刀，進刀穩定，刀具使用壽命長，鋸切精度高。
2.歐式設計，機頭應用長軸短距。蝸輪蝸桿傳動，切割能力更佳，噪音低。
3.精心設計送料系統，送料長度設10-650mm/mz（可三次送料） 送料浮動夾鉗系統，保證不傷工件表面.精度更高。
4.獨特主夾鉗，力度強，牢固穩定。
5.冷卻液循環使用，集中回收鐵屑。

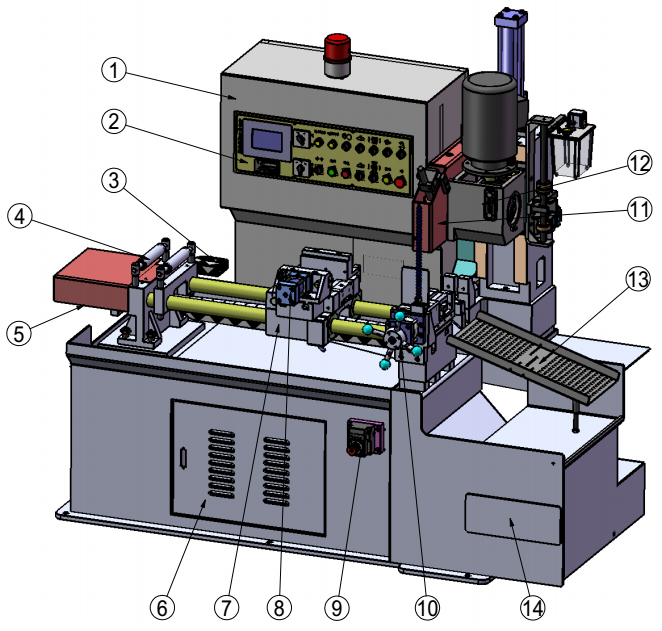

機器前視圖
1、電氣控制箱部分 | 8、送料夾緊缸 |
2、操作面板 | 9、機頭液壓缸調速閥 |
3、拖鏈 | 10、主夾鉗夾緊缸 |
4、送料支撐架 | 11、鋸片防護罩殼 |
5、伺服電機 | 12、機頭切割部分 |
6、液壓控制閥組 | 13、接料槽 |
7、送料座 | 14、排削槽 |

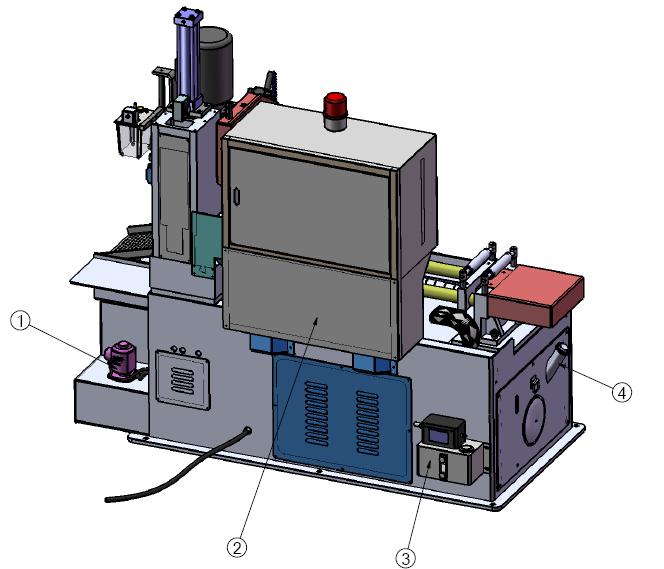

機器后視圖
1、冷卻水泵 | 3、集成噴霧器 |
2、變壓器箱 | 4、加油口 |

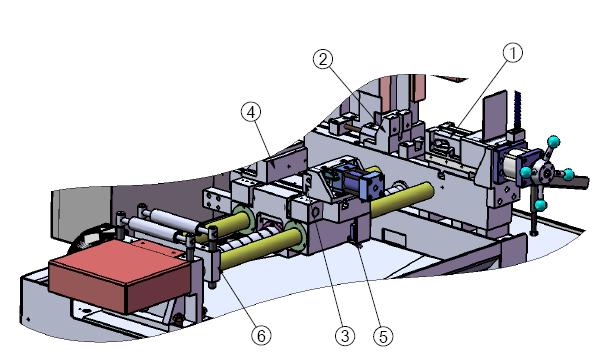

鋸切行程視圖
1、主夾鉗前夾具座 | 6、主夾鉗后夾具座 |
2、送料夾鉗前夾具座 | 7、送料夾鉗后夾具座 |
3、接近開關 | 8、托料固定座 |
型號 | YJ-385CNC | |||||
性能項目 | 規格 | |||||
鋸切能力mm
|  |  |  |  |  |  |
Φ60 | 50x50 | φ120 | 115x115 | 110x110 | 110x50 | |
送料長度 (可選） | 伺服送料，5mm-6m，無需手動定位 | |||||
油缸送料，單次650mm，雙次/300mm，叁次/1950mm | ||||||
送料伺服馬達 | 1kw 選購型：循環送料 | |||||
鋸片 | HSS ?250-?400(10"-16") 標準?350 | |||||
主軸轉數 | 30/60rpm-40/80rpm-64/128rpm 雙段轉數 | |||||
液壓泵馬達 | 3HP (4P) | |||||
夾鉗型式 | 單邊 | |||||
虎鉗**夾持 | 150mm | |||||
工作壓力 | 20-30KG/CM2 | |||||
機械尺寸(深x寬x高) | 2200mmx1400mmx2200mm | |||||
總重量 | 1400KG | |||||
